Мини-клипсы АСА-2550 предназначены для подключения входных разъемов измерительных приборов к элементам SMD-монтажа с шагом 0,8 мм (микросхемам DIP, QFP, SOIC, TSOP, TSSOP, SOP, SSOP, PLCC и их аналогам)
Технические характеристики миниклипс
- Двусторонний пружинный захват
- Диаметр трубки захвата 1,2 мм
- Длина пружинного захвата 22 мм
- Толщина миниклипсы 3 мм
- Угол отклонения трубки захвата 36°
- Шаг выводов микросхемы 0,8 мм
- Максимальный ток 1 А
- Максимальное напряжение не более 33 В AC, не более 70 В DC
Условия эксплуатации
- Температура -20...+80 °С
- Относительная влажность воздуха не более 80 % при 25 °С
- Атмосферное давление 630...800 мм.рт.ст.

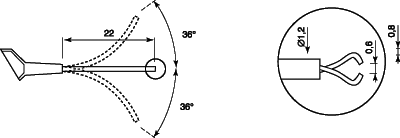

Трубка захвата с ее пластмассовым покрытием может быть согнута до 36° в любую сторону.
Корпус миниклипсы изготовлен из высокопрочной пластмассы. Многожильный медный провод с силиконовой изоляцией имеет на концах соединители из никелевого сплава со специальным покрытием. Соединители защищены гибким обрезиненным изолятором.
Технические характеристики соединительного провода
- Длина провода 20 см
- Сечение провода 0,4 мм²
- Максимальный ток 2 А
- Максимальное напряжение не более 33 В AC, не более 70 В DC
- Сопротивление изоляции провода не менее 100 МОм
Комплектация
- Мини-клипсы – 20 шт.
- Соединительные провода – 20 шт.
- Упаковка (ЗИПлок)
- Руководство по эксплуатации
